Wentylacja nie jest odebrana tylko dlatego, że centrala się uruchamia i przy anemostacie czuć ruch powietrza. Trzeba sprawdzić zgodność z projektem, drożność instalacji, kierunki przepływu, dostęp serwisowy, nastawy, działanie zabezpieczeń i rzeczywiste strumienie w punktach końcowych. Wyniki powinny znaleźć się w protokole wraz z warunkami pomiaru oraz odniesieniem do wartości projektowych. Bez tej bazy późniejsza regulacja staje się zgadywaniem.
Odbiór zaczyna się przed pomiarem. Jeśli brakuje projektu z wartościami dla pomieszczeń, nie ma obiektywnego celu regulacji. Gdy filtry są zabrudzone budową, drzwi nie mają zaplanowanych prześwitów, a kratka zewnętrzna jest zasłonięta folią, odczyt opisze wadliwy stan tymczasowy. Najpierw instalację przygotowuje się do normalnej pracy.
Metoda pomiaru zależy od rodzaju nawiewnika, wywiewnika, kanału i zaleceń producenta. Przyrząd powinien mieć ważne potwierdzenie sprawdzenia lub wzorcowania odpowiednie do zadania. Ten poradnik nie ustanawia wartości projektowych ani tolerancji dla konkretnego budynku; pokazuje, jak zorganizować weryfikowalny odbiór z osobą kompetentną w pomiarach i regulacji.
Przygotuj punkt odniesienia i ustal warunki normalnej pracy
Do odbioru potrzebny jest aktualny projekt lub zestawienie strumieni dla każdego punktu, schemat instalacji, model centrali, nastawy projektowe i sposób pracy w poszczególnych biegach. Jeśli podczas wykonania zmieniono trasę kanałów, tłumiki albo nawiewniki, dokumentacja powinna pokazywać stan powykonawczy. Pomiar względem nieaktualnego rysunku nie wyjaśni różnic.
W budynku należy zakończyć prace generujące pył, założyć czyste filtry właściwej klasy i udrożnić wszystkie kratki. Drzwi wewnętrzne ustawia się zgodnie z przyjętym scenariuszem, a nawiewniki okienne i inne elementy pozostawia w położeniu przewidzianym dla normalnej pracy. Okna otwarte przypadkowo podczas pomiaru mogą zaburzyć bilans i kierunki przepływu.
Centrala powinna osiągnąć stabilny stan. Sprawdza się biegi, temperatury, obejście, nagrzewnicę, sygnały zabrudzenia, odpływ skroplin i komunikaty błędów. Jeśli system współpracuje z okapem, kominkiem lub osobnym wyciągiem, ich scenariusze trzeba analizować zgodnie z projektem, szczególnie pod kątem podciśnienia i dopływu powietrza.
Każdy anemostat i przepustnicę oznacza się na planie. Regulacja bez oznaczeń prowadzi do wielokrotnego przestawiania tych samych punktów. Położenia końcowe powinny zostać zabezpieczone w sposób przewidziany przez system, a nie zalane klejem. Użytkownik musi móc zdjąć element do czyszczenia bez utraty nastawy, jeśli konstrukcja to umożliwia.
Różnicę między samą wymianą powietrza a przechwyceniem zanieczyszczeń w warsztacie objaśnia poradnik odciąg miejscowy czy wentylacja ogólna. W domu również ważna jest funkcja punktu: nawiew do strefy czystej i wywiew ze źródła wilgoci nie są zamienne.
| Etap odbioru | Dowód | Typowa luka |
|---|---|---|
| Dokumentacja | Wartości projektowe i rysunek powykonawczy | Pomiar bez celu dla pomieszczeń |
| Przygotowanie | Czyste filtry, drożne kratki, ustalone położenie drzwi | Wynik z placu budowy, nie z normalnej pracy |
| Pomiary | Metoda, przyrząd, data, punkt i wynik | Jedna liczba bez informacji, gdzie ją uzyskano |
| Regulacja | Nastawy i wyniki po końcowej korekcie | Brak powtórnego pomiaru po zmianach |
| Przekazanie | Instrukcje, schemat, filtry i protokół | Użytkownik nie wie, co może regulować |
Oględziny mają wykryć błędy, których liczba na mierniku nie pokaże
Trasy kanałów powinny być podparte, szczelne i chronione przed zgnieceniem. Elastyczne odcinki nie mogą wisieć w luźnych pętlach ani zastępować całych tras. Izolacja powinna być ciągła w strefach wymagających ochrony cieplnej i paroszczelności. Przerwa przy połączeniu może prowadzić do kondensacji, nawet jeśli przepływ chwilowo jest prawidłowy.
Czerpnia i wyrzutnia muszą być wolne od folii, liści i przeszkód. Ich wzajemne położenie oraz relacja do kominów, okien i terenu powinna odpowiadać projektowi. Woda nie może spływać do kanału, a siatka ochronna nie powinna być przypadkowo tak gęsta, że szybko zarasta i zwiększa opór.
Centrala wymaga przestrzeni do wyjęcia filtrów, wymiennika, wentylatorów lub innych elementów przewidzianych do obsługi. Drzwi szafy, rura albo sufit nie mogą blokować klapy. Odpływ skroplin sprawdza się próbą, obejmując syfon, spadek, szczelność i ochronę przed zamarzaniem tam, gdzie jest to potrzebne.
Nawiewnik nie powinien dmuchać bezpośrednio w stałe miejsce przebywania, jeśli projekt zakładał inny rozkład. Zasłona, wysoka szafa lub belka zamontowana po projekcie może zmienić strugę. Odbiór wnętrza i wentylacji musi więc odbyć się na wspólnym stanie, a nie w dwóch niezależnych terminach.
Etap koordynacji urządzeń i sufitów opisuje poradnik rekuperacja na etapie wykończenia domu. Wiele problemów odbiorowych powstaje wcześniej, gdy kanał przesunięto bez aktualizacji projektu albo zabudowa odebrała dostęp do przepustnicy.
Strumienie mierz i reguluj jako cały układ
Przepływ na pojedynczym punkcie zależy od nastaw pozostałych gałęzi. Mocne przymknięcie jednego anemostatu może zwiększyć wydatek w innym, dlatego regulację prowadzi się metodycznie od głównych odcinków do punktów końcowych i powtarza pomiary po zmianach. Nie wystarczy ustawić każdy punkt raz w dowolnej kolejności.

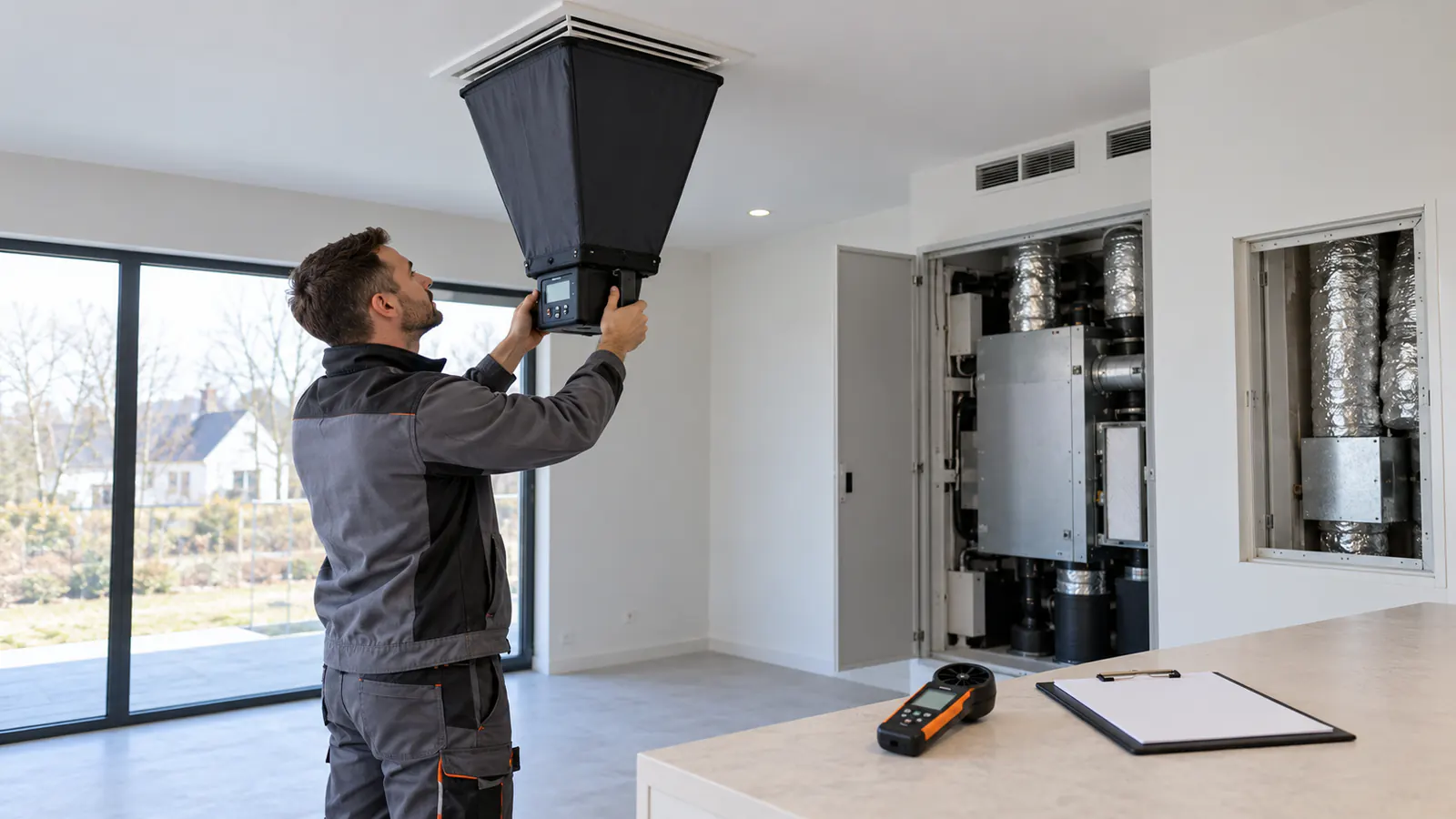

Metoda pomiarowa musi odpowiadać urządzeniu. Okap pomiarowy może objąć cały nawiewnik, lecz sam wpływa na przepływ i wymaga właściwego użycia. Anemometr punktowy przy zawirowanej strudze może dać przypadkową wartość. W kanałach potrzebny jest odpowiedni odcinek i procedura trawersu lub metoda referencyjna producenta.
Protokół zapisuje model przyrządu, identyfikację, datę ważności sprawdzenia, warunki i ustawienie systemu. Dla każdego punktu podaje wartość projektową, pomiar początkowy, nastawę i wynik końcowy. Suma nawiewu oraz wywiewu jest ważna, ale nie może ukrywać niedoboru w jednym pomieszczeniu skompensowanego nadmiarem w innym.
Szerokie omówienie testów i prób odbiorowych wentylacji może pomóc przygotować zakres. Kryteria akceptacji muszą jednak pochodzić z projektu, wymagań urządzeń i zasad właściwych dla danego budynku.
Po regulacji warto sprawdzić strumienie na podstawowym i intensywnym trybie, jeśli oba są przewidziane do użytkowania. Automatyka nie może osiągać celu tylko na maksymalnych obrotach, generując zbędny hałas. Jeżeli projektowy przepływ wymaga skrajnej pracy wentylatorów, trzeba szukać nadmiernego oporu, złych nastaw lub błędu doboru.
Hałas, kierunek przepływu i automatyka są częścią odbioru
Hałas ocenia się przy zamkniętym budynku i ustalonym tle, w trybach używanych na co dzień. Szum przy anemostacie może wynikać z nadmiernego dławienia, dużej prędkości albo braku tłumienia. Drganie centrali może przenosić się na ścianę lub kanał. Podkręcenie głośnej instalacji nie jest skuteczną naprawą niedoboru przepływu.
Kierunek przepływu między pomieszczeniami można zweryfikować odpowiednią metodą bez używania otwartego płomienia. Powietrze powinno przemieszczać się zgodnie z projektem przez prześwity lub kratki transferowe. Dywan, uszczelka opadająca i później wymienione drzwi potrafią zamknąć przewidzianą drogę.
Automatyka powinna reagować na zmianę trybu, sygnał czujników i stany awaryjne. Sprawdza się harmonogram, obejście, ochronę przeciwzamrożeniową, nagrzewnicę, alarm filtrów oraz powrót po zaniku zasilania. Jeśli aplikacja działa, ale lokalny sterownik nie pozwala obsłużyć podstawowych funkcji bez internetu, użytkownik powinien znać ten warunek przed odbiorem.
W instalacji z odzyskiem ciepła kontroluje się wymiennik, uszczelnienia i drogę skroplin. Zakres późniejszej obsługi opisuje poradnik serwis rekuperacji. Dane z odbioru będą punktem odniesienia, gdy po latach pojawi się spadek wydajności lub wzrost hałasu.
Jeśli w domu pracują urządzenia spalające paliwo albo silne wyciągi, scenariusze ciśnieniowe muszą być ocenione przez kompetentną osobę zgodnie z projektem i bezpieczeństwem urządzeń. Nie wolno improwizować przez trwałe wyłączenie nawiewu, otwieranie przypadkowego okna lub przestawianie wentylatorów bez sprawdzenia skutków.
Dobry protokół pozwala odtworzyć stan instalacji
Protokół powinien jednoznacznie wskazywać budynek, datę, osoby, urządzenia, tryb pracy, filtry, położenie drzwi i warunki zewnętrzne istotne dla próby. Każdy punkt ma nazwę zgodną z rysunkiem. Wartości wpisane bez mapy szybko tracą znaczenie, gdy użytkownik nie wie, który z czterech nawiewników w salonie był mierzony.
Do dokumentów dołącza się nastawy centrali, pozycje przepustnic, wyniki końcowe, listę usterek i potwierdzenie ich usunięcia. Zdjęcia przed zamknięciem zabudów pokazują trasy i połączenia. Instrukcja użytkownika określa wymianę filtrów, czyszczenie anemostatów bez zmiany nastaw oraz sytuacje wymagające serwisu.
Odbiór końcowy następuje po powtórnym pomiarze, nie po deklaracji, że wykonawca „wyregulował”. Jeżeli wynik pozostaje poza kryterium, protokół powinien to pokazać i wskazać dalsze działanie. Nie należy korygować liczby w tabeli bez fizycznej zmiany oraz weryfikacji.
Po kilku tygodniach użytkowania można wykonać przegląd nastaw komfortowych, ale nie powinien on niszczyć bilansu bez pomiaru. Użytkownik zgłasza przeciąg, hałas, zapachy i wilgoć; serwisant sprawdza przyczynę oraz wprowadza udokumentowaną korektę. Subiektywny komfort i wyniki techniczne trzeba połączyć, nie przeciwstawiać.
- przygotuj aktualny projekt i wartości dla każdego punktu;
- ustaw budynek w powtarzalnym stanie normalnej pracy;
- wykonaj oględziny kanałów, czerpni, centrali i odpływu;
- mierz właściwą metodą i reguluj jako całą sieć;
- sprawdź hałas, automatykę oraz kierunki przepływu;
- przekaż protokół, mapę punktów i instrukcję obsługi.
Odbiór instalacji warto zsynchronizować z całością etapu opisaną w hubie Prace wykończeniowe, zanim sufity i stała zabudowa zamkną dostęp do regulacji.
Najczęstsze pytania
Czy działająca centrala oznacza, że wentylacja jest odebrana?
Nie. Trzeba sprawdzić instalację, dostęp, automatykę, skropliny, hałas oraz rzeczywiste strumienie w punktach i porównać je z projektem. Sam start wentylatorów potwierdza tylko część funkcji.
Czy można zmierzyć wentylację zwykłym ręcznym anemometrem?
Przyrząd i metoda muszą pasować do nawiewnika oraz charakteru strugi. Pojedynczy odczyt w centrum może być mylący. Pomiar powinien wykonać kompetentny technik odpowiednią procedurą i sprawdzonym sprzętem.
Co powinien zawierać protokół regulacji?
Co najmniej identyfikację punktów, wartości projektowe, wyniki przed i po regulacji, tryb pracy, zastosowane przyrządy, warunki, nastawy końcowe, listę usterek oraz podpisy odpowiedzialnych osób.
Dlaczego po regulacji jeden pokój nadal jest głośny?
Przyczyną może być nadmierna prędkość, mocno zdławiona przepustnica, niewłaściwy nawiewnik, brak tłumienia lub przenoszenie drgań. Trzeba zmierzyć przepływ i hałas, a potem usunąć przyczynę zamiast tylko zmniejszyć cały system.
Czy można samodzielnie kręcić anemostatami po odbiorze?
Zmiana jednego punktu wpływa na pozostałe. Użytkownik powinien czyścić element zgodnie z instrukcją bez utraty nastawy, a korekty przepływów najlepiej wykonywać z pomiarem i zapisem.
