Krotność wymiany powietrza mówi, ile razy w ciągu godziny strumień wentylacji odpowiada objętości pomieszczenia. Jest użytecznym wskaźnikiem, lecz sama nie opisuje jakości powietrza przy spawaniu, szlifowaniu, lakierowaniu czy pracy silnika. Zanieczyszczenie powstające w konkretnym punkcie zwykle trzeba wychwycić odciągiem miejscowym, zanim rozprzestrzeni się po hali. Wentylacja ogólna odpowiada za tło cieplne i rozcieńczenie pozostałych emisji, ale nie zastępuje dobrze ustawionego ssawnika.
Projekt zaczyna się od listy procesów, liczby stanowisk, używanych materiałów, czasu pracy i możliwych emisji. Dopiero później ustala się strumienie nawiewu oraz wywiewu, sposób ich rozdziału i bilans. Wartość zaczerpnięta z innego warsztatu może być nieadekwatna, jeżeli zmieniła się kubatura, źródło pyłu albo liczba jednocześnie pracujących urządzeń.
Wymagania prawne, higieniczne i przeciwpożarowe zależą od rodzaju zakładu oraz substancji. Instalację powinien projektować uprawniony specjalista z dostępem do aktualnych przepisów i kart charakterystyki. Poniższy materiał pomaga przygotować dane oraz zrozumieć odbiór, nie wyznacza uniwersalnej krotności dla wszystkich warsztatów.
Krotność jest ilorazem strumienia i objętości pomieszczenia
Podstawowa zależność ma prostą postać: strumień powietrza w jednostce objętości na godzinę dzieli się przez efektywną objętość pomieszczenia. Wynik pozwala porównywać ogólną intensywność wentylacji w przestrzeniach różnej wielkości. Nie mówi jednak, czy świeże powietrze dociera do strefy pracy ani czy zanieczyszczenie jest wychwytywane przy źródle.
Do obliczeń potrzebne są prawidłowe wymiary i rzeczywista konfiguracja hali. Antresole, zamknięte kabiny, duże zabudowy i podziały mogą zmieniać przepływ. Strumień projektowy nie jest tym samym co zmierzony na gotowej instalacji. Brudny filtr, przymknięta przepustnica albo dodatkowy przewód zmienią wynik.
Krotność może wynikać z wymagań dla konkretnego procesu, komfortu, zysków ciepła lub usuwania emisji, ale każde z tych kryteriów wymaga odrębnej analizy. Projektant przyjmuje rozwiązanie spełniające najtrudniejszy warunek i sprawdza skutki energetyczne. Zwiększanie samego wyciągu bez uzupełnienia nawiewu może wytworzyć nadmierne podciśnienie i zaburzyć urządzenia spalające paliwo.
Wentylację warsztatu trzeba skoordynować z przegrodami oraz innymi instalacjami podobnie jak rekuperację podczas wykończenia domu, choć skala i zagrożenia są inne. Trasy, czerpnie, wyrzutnie, hałas i dostęp do filtrów muszą być rozwiązane przed zamknięciem konstrukcji.
Odciąg miejscowy przechwytuje emisję, zanim trafi do strefy oddychania
Skuteczny odciąg znajduje się możliwie blisko źródła i wykorzystuje naturalny kierunek ruchu zanieczyszczenia. Okap zawieszony daleko nad stołem może wymagać bardzo dużego strumienia, a mimo to przeciąg poprowadzi dym obok. Ramię odciągowe działa tylko wtedy, gdy operator ustawia ssawnik w dozwolonej odległości i nie zasłania go detalem.
Szlifierka, stół spawalniczy, kabina lakiernicza i odciąg spalin mają odmienne wymagania. Pył palny lub substancje łatwopalne mogą wymagać specjalistycznej instalacji, zabezpieczeń przeciwwybuchowych oraz procedur. Nie wolno łączyć przypadkowych procesów do jednego przewodu tylko dlatego, że wentylator ma wolny króciec.
Powietrze uzupełniające powinno napływać tak, aby nie rozbijało strumienia kierowanego do ssawnika. Silny nawiew zza pleców może przenieść dym przez twarz operatora. Dlatego odbiór obejmuje próbę podczas realnej pozycji pracy i z uruchomionymi typowymi urządzeniami, a nie wyłącznie pomiar przy pustym stanowisku.
Przy obróbce powierzchni opisanej w poradniku o piaskowaniu stali emisje oraz środki ochrony wynikają z konkretnej metody. Wentylacja ogólna hali nie jest zgodą na prowadzenie otwartej obróbki strumieniowej obok innych pracowników.
| Warstwa ochrony | Główne zadanie | Co sprawdzić na odbiorze |
|---|---|---|
| Hermetyzacja procesu | Ograniczenie wydostawania się emisji | Szczelność, drzwi, podawanie i odbiór materiału |
| Odciąg miejscowy | Przechwycenie przy źródle | Położenie ssawnika, strumień i zachowanie zanieczyszczenia |
| Wentylacja ogólna | Powietrze tła, ciepło i pozostałe emisje | Bilans, rozdział nawiewu, martwe strefy i podciśnienie |
| Organizacja pracy | Ograniczenie czasu, liczby osób i mieszania procesów | Procedury, kolejność oraz oznaczenie stref |
| Ochrona indywidualna | Ochrona pozostała po zastosowaniu środków technicznych | Dobór, dopasowanie, szkolenie i utrzymanie |
Dane wejściowe muszą opisywać najtrudniejszy realistyczny scenariusz
Projektant potrzebuje listy stanowisk i informacji, ile z nich może pracować jednocześnie. Ważne są materiały, temperatury, spaliny, pyły, opary, moc cieplna maszyn oraz godziny zmian. Karty charakterystyki wskazują właściwości substancji, ale trzeba je zestawić z ilością i sposobem użycia. Zamknięty pojemnik magazynowy nie jest takim samym źródłem jak natrysk.
Inwentaryzuje się także bramy, okna, istniejące kanały, ogrzewanie i urządzenia pobierające powietrze do spalania. Otwarta brama może chwilowo zwiększać wymianę, ale nie jest kontrolowanym nawiewem na zimę. Jej strumień zależy od wiatru oraz różnicy temperatur i może zakłócić odciąg miejscowy.
Zapytanie o krotność wymiany powietrza i pomiary wentylacji powinno zawierać rzuty, przekroje, funkcje pomieszczeń, listę procesów i dostęp do punktów pomiarowych. Sama prośba o „sprawdzenie wentylacji” nie określa, które warunki pracy mają zostać odtworzone.
Należy uzgodnić również tryby awaryjne: reakcję na zatrzymanie wentylatora odciągu, sygnalizację zapchanego filtra i blokadę procesu, jeśli jest wymagana. Instalacja, która cicho przestaje działać, pozostawia operatora bez informacji. Kontrola przepływu powinna być zrozumiała z miejsca pracy.
Pomiary muszą odtwarzać konkretne ustawienia instalacji i procesu

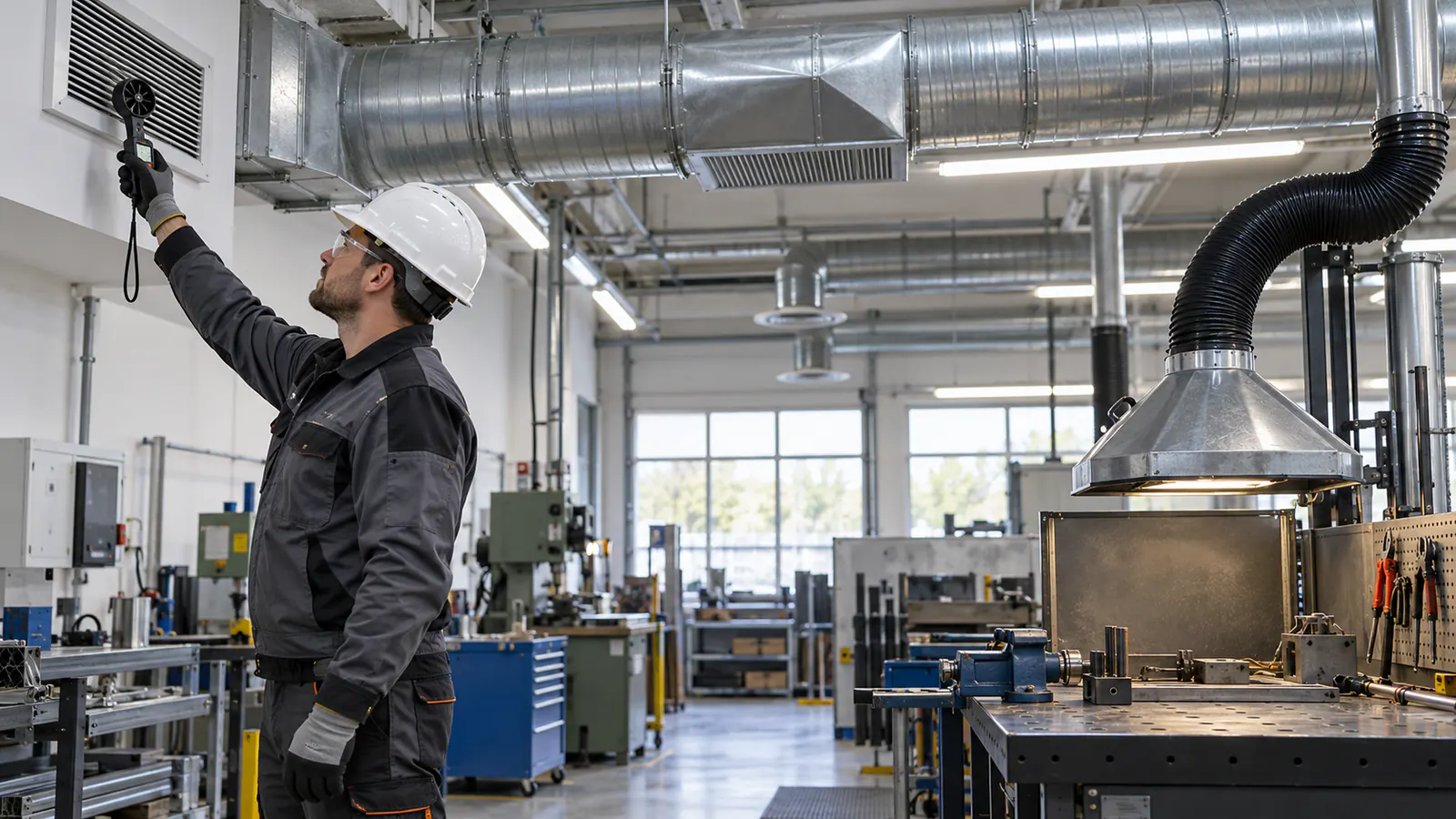

Przed pomiarem zapisuje się stan filtrów, położenie przepustnic, tryb wentylatorów, otwarcie bram oraz działające stanowiska. Bez tego wynik nie jest powtarzalny. Przyrządy muszą odpowiadać zakresowi, mieć aktualne potwierdzenie sprawności, a metoda pasować do rodzaju nawiewnika, kanału lub ssawnika.
Strumienie w kanałach i na elementach końcowych sumuje się oraz porównuje z projektem. Dodatkowo można ocenić kierunki przepływu dymem testowym lub inną bezpieczną metodą. Przy odciągu najważniejsze jest zachowanie emisji w realnym położeniu narzędzia. Sam wysoki odczyt w gardzieli nie potwierdza skutecznego przechwycenia z odległości roboczej.
Bilans nawiewu i wywiewu wpływa na ciśnienie względem sąsiednich pomieszczeń. Czasem kontrolowane podciśnienie jest potrzebne, aby zanieczyszczenie nie wychodziło ze strefy, ale jego wartość i droga powietrza muszą być zaprojektowane. Powietrze nie powinno napływać z pomieszczenia czystego przez przypadkowe szczeliny ani zagrażać urządzeniom grzewczym.
Raport wskazuje punkty, wyniki, niepewność lub ograniczenia metody, konfigurację i kryteria. Zalecenie „wyregulować” powinno prowadzić do konkretnej przepustnicy, strefy lub braku danych. Wynik odbioru można włączyć do schematu z checklisty prac wykończeniowych, zachowując oddzielnie techniczne protokoły branżowe.
Eksploatacja opiera się na wartościach bazowych i zmianie procesu
Po regulacji zapisuje się położenia przepustnic, czyste spadki ciśnienia na filtrach, strumienie i działanie sygnalizacji. To wartości bazowe do przeglądów. Jeżeli filtr stopniowo się zatyka, obsługa widzi odchylenie wcześniej niż zmianę zapachu lub osad na hali. Wymiana filtra powinna odpowiadać kryterium, a nie wyłącznie dacie.
Każda zmiana procesu wymaga ponownej oceny: nowa spawarka nie musi zmieniać emisji, ale nowe stanowisko, inny materiał, większa prędkość szlifowania albo przestawienie ssawnika już tak. Przeniesienie stołu o kilka metrów może odłączyć go od skutecznego odciągu. Dokumentację wentylacji należy aktualizować razem z układem hali.
- opisz procesy, substancje, czas i jednoczesność pracy;
- oddziel zadania odciągu miejscowego od wentylacji ogólnej;
- uwzględnij powietrze uzupełniające oraz urządzenia spalające paliwo;
- mierz przy zapisanym stanie filtrów, bram i przepustnic;
- sprawdź przechwycenie emisji w prawdziwej pozycji operatora;
- ustal wartości bazowe, alarmy i reakcję na awarię wentylatora.
Obsługa powinna wiedzieć, jak ustawić ramię odciągowe, rozpoznać zbyt mały przepływ i komu zgłosić problem. Szkolenie nie może polegać tylko na wskazaniu włącznika. Osłony oraz ssawniki regularnie się ogląda, bo wgniecenie przewodu elastycznego lub przesunięcie okapu zmienia skuteczność.
Przy planowaniu przestrzeni trzeba również zachować dostęp do filtrów i wentylatorów bez przenoszenia ciężkich regałów. Poradnik o organizacji pojemników w warsztacie pomaga ustawić składowanie poza trasą nawiewu oraz serwisu, a dział Maszyny budowlane porządkuje kontekst pracy obsługiwanego sprzętu.
Najczęstsze pytania
Jaka krotność wymiany jest właściwa dla warsztatu?
Nie ma jednej wartości dla wszystkich warsztatów. Wynik zależy od procesów, emisji, kubatury, liczby osób, ciepła i aktualnych wymagań. Projektant dobiera wentylację do konkretnego scenariusza oraz sprawdza odciągi miejscowe.
Czy duża krotność zastąpi odciąg przy spawaniu?
Nie należy na tym polegać. Odciąg miejscowy przechwytuje dym przy źródle, zanim przejdzie przez strefę oddychania. Wentylacja ogólna rozcieńcza tło, lecz może wymagać ogromnego strumienia i nadal nie ochronić operatora.
Czy otwarta brama jest nawiewem uzupełniającym?
Daje niekontrolowany przepływ zależny od wiatru i temperatury. Może zakłócić odciąg oraz wychłodzić halę. Stały system potrzebuje zaprojektowanej drogi powietrza i działania także przy zamkniętej bramie.
Co trzeba zapisać podczas pomiaru wentylacji?
Tryb wentylatorów, stan filtrów, położenie przepustnic, otwarcie bram, działające procesy, punkty i wyniki pomiaru oraz użyte przyrządy. Bez konfiguracji późniejsze porównanie nie będzie wiarygodne.
Kiedy powtórzyć pomiary?
Po istotnej zmianie procesu, układu hali, kanałów, wentylatora lub regulacji oraz zgodnie z wymaganiami właściwymi dla zakładu. Kontrola jest potrzebna również wtedy, gdy rośnie spadek ciśnienia, hałas albo widoczna emisja.
