Dobrze zorganizowany wykop pod fundamenty ma wyraźny obrys, chronione punkty wysokościowe, zaplanowany ruch maszyny, bezpieczne miejsce urobku i moment odbioru dna. Nie zaczyna się od ustawienia koparki tam, gdzie akurat mieści się transport. Najpierw trzeba sprawdzić stateczność otoczenia, sąsiednie obiekty, wodę, instalacje i sposób wejścia. Ten poradnik pomaga ułożyć plac oraz odpowiedzialności; o geometrii, zabezpieczeniu i dopuszczalnych obciążeniach rozstrzyga projekt oraz ocena warunków konkretnego gruntu.
Plan wykopu na jednej kartce
Przed kopaniem warto nanieść pięć stref. Każda ma inne ograniczenia i osobę, która powinna potwierdzić gotowość.
| Strefa | Funkcja | Co musi pozostać wolne | Punkt kontroli |
|---|---|---|---|
| Obrys wykopu | Geometria robót | Oznaczenia i dostęp pomiarowy | Położenie oraz poziom |
| Praca maszyny | Podwozie, obrót, ramię i odkład łyżki | Krawędź, ludzie, elementy istniejące | Stateczność i widoczność |
| Urobek | Rozdział oraz czasowe składowanie | Dojazd, odpływ i krawędź wykopu | Rodzaj materiału i dalsza droga |
| Dostęp ludzi | Oględziny i prace ręczne | Trasa wolna od ruchu maszyny | Bezpieczne wejście i wyjście |
| Woda | Przechwycenie i odprowadzenie | Dno przeznaczone do odbioru | Brak rozmycia oraz napływu |
Rysunek nie zastępuje oceny wykopu, ale ujawnia konflikty wcześniej. Jeśli droga człowieka przecina promień pracy, a urobek ma leżeć przy krawędzi, problem istnieje jeszcze przed uruchomieniem maszyny.
Obrys i reper muszą przeżyć cały etap kopania
Ławy drutowe, paliki, farba i punkty wysokościowe pełnią różne funkcje. Oznaczenia robocze powinny być czytelne z pozycji osoby kontrolującej, ale nie znajdować się w torze gąsienicy ani miejscu odkładu. Utrata punktu w połowie kopania utrudnia wykrycie odchyłki, dlatego planuje się możliwość odtworzenia osi i poziomu.
Kontrola wymiaru wyłącznie po śladzie łyżki jest niewystarczająca. Skarpy, poszerzenia technologiczne i miejsce na warstwy zmieniają rzeczywistą geometrię. Operator potrzebuje informacji, gdzie kończy się wykop konstrukcyjny, a gdzie przewidziano miejsce robocze. Te dwie granice nie zawsze są takie same.
Jeżeli wykop sąsiaduje z istniejącym budynkiem, murem, słupem lub drogą, wpływ robót wymaga oceny przed rozpoczęciem. Sam fakt, że mała koparka mieści się między obiektami, nie potwierdza bezpieczeństwa gruntu ani konstrukcji. Nie wolno podkopywać elementu na podstawie obserwacji z kabiny.
- rozróżnij obrys fundamentu, wykopu i strefy roboczej;
- zabezpiecz co najmniej jeden niezależny punkt wysokościowy;
- zapewnij miejsce do ponownego pomiaru po częściowym wykopie;
- usuń sprzeczne lub stare oznaczenia;
- potwierdź wpływ wykopu na obiekty sąsiednie.
Maszyna potrzebuje podłoża, widoczności i strefy obrotu
Podwozie powinno pracować na stabilnym, możliwie równym podłożu. Krawędź wykopu nie jest miejscem do skrócenia zasięgu bez oceny. Masa maszyny, drgania, odkład urobku i grunt tworzą wspólny układ. Gdy zasięg jest niewystarczający, zmienia się pozycję zgodnie z planem albo klasę maszyny, nie dosuwa gąsienicy „jeszcze pół metra”.
Operator musi widzieć strefę łyżki i otrzymywać jednoznaczne sygnały, jeśli korzysta z pomocy. Osoba naprowadzająca nie stoi między maszyną a stałym elementem. Ruch samochodów i ludzi oddziela się czasowo lub przestrzennie. Praca koparki nie powinna trwać równolegle z ręczną pracą w jej promieniu.

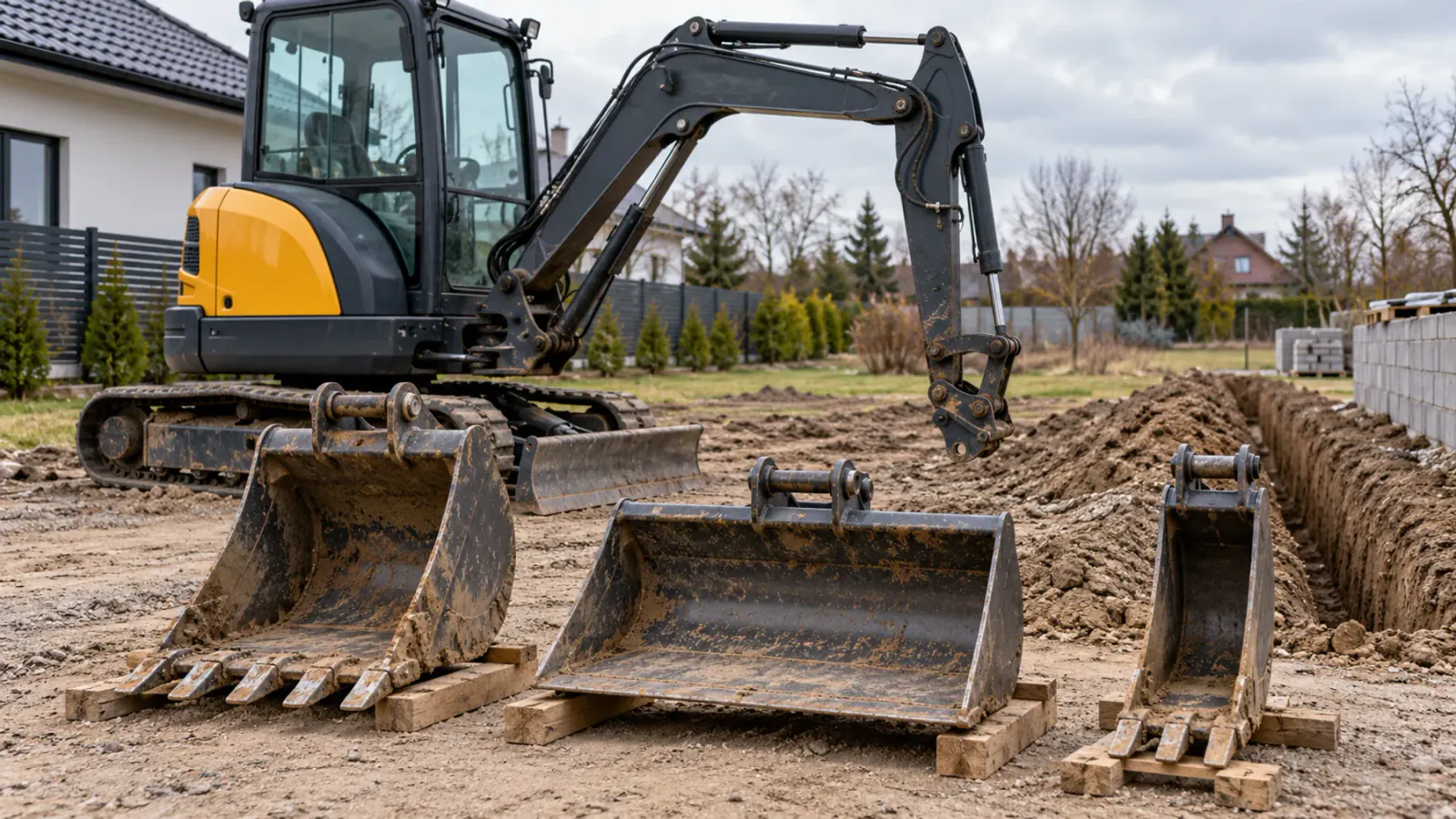

Osprzęt zmienia geometrię i masę zestawu. Szeroka łyżka skarpowa przyspiesza profilowanie, lecz w ciężkim materiale może nadmiernie obciążać maszynę. Wąska łyżka daje precyzję w rowie, ale nie jest wydajna w szerokim wykopie. Szybkozłącze ułatwia zmianę tylko wtedy, gdy procedura i zgodność osprzętu są zachowane.
- wyznacz kolejne pozycje maszyny przed kopaniem;
- oddziel promień obrotu od dojścia ludzi;
- sprawdź, czy operator widzi odkład i dno;
- uwzględnij masę oraz szerokość zmienianej łyżki;
- nie używaj krawędzi wykopu jako platformy bez oceny.
Urobek nie może zamknąć wykopu ani kierować do niego wody
Miejsce odkładu wynika z rodzaju materiału i dalszej drogi. Humus odkłada się osobno, grunt przeznaczony do zasypki w zasięgu późniejszego pobrania, a materiał do wywozu tam, gdzie można go załadować bez przecięcia innych prac. Duża pryzma postawiona raz w złym miejscu zwykle oznacza dodatkowy przeładunek.
Nie powinno się odkładać materiału bezpośrednio przy krawędzi. Pryzma zwiększa obciążenie i może osypywać się do wykopu. Jej powierzchnia zmienia także kierunek spływu podczas deszczu. Ostateczne odległości i zabezpieczenie zależą od warunków wykopu; portal nie zastępuje takiej oceny jedną liczbą.
Załadunek na samochód trzeba włączyć do planu ruchu. Koparka potrzebuje pozycji, z której sięga skrzyni bez obrotu nad kabiną, ludźmi lub drogą publiczną. Samochód powinien mieć możliwość wyjazdu bez cofania w niekontrolowaną strefę. Brud wynoszony na drogę wymaga bieżącej organizacji, a nie sprzątania dopiero na końcu dnia.
- przypisz każdej pryzmie rodzaj i dalsze wykorzystanie;
- zostaw wolny pas kontroli przy krawędzi;
- nie kieruj spływu powierzchniowego do wykopu;
- zaplanuj pozycję samochodu i koparki do załadunku;
- utrzymuj czystość oraz widoczność na drodze wyjazdowej.
Odbiór dna odbywa się przed poprawianiem i zakrywaniem
Końcową warstwę wybiera się ostrożnie, aby nie rozluźnić podłoża. Po osiągnięciu poziomu wykop jest kontrolowany pod kątem geometrii, gruntu i wody. Jeżeli dno zostało rozjeżdżone, przemarznięte, rozmyte albo przegłębione, trzeba określić sposób postępowania przed wykonaniem następnej warstwy.
Odbiór wymaga dostępu i widoczności. Nie ma sensu jednocześnie profilować odległego fragmentu i zasypywać pierwszego, jeśli osoba kontrolująca nie zobaczy całości wymaganej do decyzji. Harmonogram powinien przewidywać okno na pomiar, a maszyna może w tym czasie wykonywać tylko prace niekolidujące z odbiorem.
Po odbiorze trzeba chronić dno przed deszczem, błotem i ruchem. Jeżeli następna warstwa nie może zostać wykonana od razu, plan zabezpieczenia jest częścią organizacji. Powtórny przejazd koparki po gotowym podłożu może unieważnić wcześniejszą ocenę, nawet jeśli nie pozostawi głębokich kolein.
- zakończ profilowanie bez naruszania warstwy nośnej;
- udostępnij cały wymagany zakres do oględzin;
- zgłoś przegłębienie i zmianę gruntu;
- udokumentuj poziomy oraz stan przed zakryciem;
- chroń odebrane dno do wykonania kolejnej warstwy.
Organizacja w typowych ograniczeniach działki
Nie ma jednego układu placu. Poniższe warianty pokazują, którą kolizję trzeba rozwiązać przed wyborem pozycji maszyny.
Wykop przy granicy działki
Brakuje miejsca na odkład i swobodny obrót. Urobek może być ładowany bezpośrednio na samochód, ale wymaga to synchronizacji i bezpiecznej pozycji pojazdu. Wpływ wykopu na ogrodzenie, grunt sąsiada i pobliskie elementy ocenia się przed kopaniem.
Dom podpiwniczony
Większa głębokość i objętość zwiększają znaczenie stateczności, dostępu i wody. Sekwencja pozycji maszyny musi umożliwiać wyjazd, a droga odbioru urobku nie może zostać odcięta. Zabezpieczenie wykopu wynika z projektu i warunków gruntowych.
Wykop odcinkowy pod ławy
Łatwo pomylić osie z krawędzią łyżki. Potrzebna jest częsta kontrola szerokości i poziomu, a odkład nie może zasypywać oznaczeń. Ręczne korekty wykonuje się poza pracą maszyny.
Praca po intensywnym opadzie
Najpierw ocenia się krawędzie, dno i drogę dojazdu. Wypompowanie wody nie przywraca automatycznie pierwotnego stanu gruntu. Jeżeli podłoże zostało rozmyte albo uplastycznione, odbiór wymaga ponowienia.
Lista przed rozpoczęciem
- obrys wykopu i strefa robocza są rozróżnione;
- reper pozostaje dostępny z bezpiecznego miejsca;
- kolejne pozycje koparki i droga jej wyjazdu są znane;
- strefa ludzi nie przecina promienia obrotu;
- urobek ma oddzielone miejsce bez obciążania krawędzi;
- załadunek i ruch samochodów są skoordynowane;
- woda ma ustalony sposób przechwycenia i odprowadzenia;
- odbiór dna ma termin, zakres i osobę odpowiedzialną.
Sygnały, że trzeba zatrzymać pracę lub zmienić plan
- pojawiają się pęknięcia, osuwanie lub deformacja krawędzi;
- maszyna musi stanąć bliżej wykopu, niż przewidywał plan;
- odkład gruntu zamyka drogę wyjścia lub odpływ;
- operator traci widoczność i nie ma bezpiecznej osoby naprowadzającej;
- dno jest rozmyte, miękkie albo ma inny grunt;
- brakuje bezpiecznego wejścia dla osób wykonujących odbiór.
Cały etap porządkuje hub Roboty ziemne. Przed wjazdem sprawdź przygotowanie działki, doborowi nośnika służy karta minikoparki, a osprzęt rozwija poradnik jak dobrać łyżkę do koparki.
Zapis przebiegu wykopu, który pomaga przy kolejnych etapach
Przed rozpoczęciem dobrze przygotować prosty arkusz kontroli z osiami, rzędnymi, punktami odkładu, trasą sprzętu i osobą odbierającą dany fragment. Po każdym większym odcinku wpisuje się rzeczywisty poziom, stan dna, zauważone przewarstwienia oraz wodę. Zdjęcia wykonane z tych samych punktów pokazują zmianę lepiej niż przypadkowe kadry. Taki zapis pozwala rozstrzygnąć, czy następna ekipa przejmuje podłoże zgodne z projektem, czy tylko wykop o zbliżonym kształcie.
Oddzielnie warto zaznaczać wszystkie miejsca, w których łyżka naruszyła grunt poniżej wymaganej rzędnej albo ściana osunęła się po deszczu. Sposób naprawy ustala się przed podkładem i nie zasypuje problemu luźnym urobkiem. Jeżeli w dnie pojawia się inny materiał niż rozpoznany wcześniej, odbiór powinien wskazać, kto ocenia nośność i czy projekt wymaga korekty. Tempo kopania nie może wyprzedzać możliwości kontroli.
Przekazanie wykopu obejmuje także drożność dojścia, bezpieczne krawędzie, stan odwodnienia i miejsce dla zbrojenia, szalunków lub chudego betonu. Kolejna ekipa nie powinna rozpoczynać od przenoszenia pryzmy albo wypompowywania wody, o której nikt jej nie poinformował. Krótkie spotkanie na działce z aktualnym rzutem ogranicza błędy znacznie skuteczniej niż późniejsze poprawianie fundamentu do przypadkowej geometrii.
Najczęstsze pytania
Jak daleko od krawędzi może stać koparka?
Nie ma jednej wartości właściwej dla każdego wykopu. Znaczenie mają grunt, głębokość, geometria, masa maszyny, obciążenia sąsiednie i sposób zabezpieczenia. Pozycję trzeba określić w planie odpowiednim do warunków, nie na oko.
Czy urobek można odkładać po obu stronach?
Tylko jeśli nie pogarsza to stateczności, dostępu i dalszego przepływu pracy. Odkład po obu stronach może zamknąć wejście, utrudnić odbiór oraz skierować wodę do wykopu.
Czy człowiek może poprawiać dno podczas pracy koparki?
Nie w promieniu pracy i bez rozdzielenia czynności. Prace ręczne prowadzi się po zatrzymaniu maszyny i zabezpieczeniu przed ruchem. Organizacja powinna uniemożliwiać przypadkowe wejście w strefę obrotu.
Kto powinien odebrać dno wykopu?
Osoba wskazana dla inwestycji i zakresu prac, zgodnie z projektem oraz wymaganiami procesu budowlanego. Operator ani sam inwestor nie powinni zastępować oceny, jeśli wymaga ona kwalifikacji lub decyzji projektowej.
Co zrobić z wodą w wykopie?
Ustalić źródło, sposób przechwycenia i miejsce legalnego oraz bezpiecznego odprowadzenia. Samo pompowanie nie wystarcza, jeśli napływ rozmywa dno albo woda wraca. Sposób zależy od warunków konkretnej budowy.
Czy szersza łyżka zawsze przyspieszy wykop?
Nie. Może zwiększyć objętość jednego cyklu, ale także obciążenie, utrudnić precyzję i nie mieścić się w geometrii. W ciężkim gruncie węższa łyżka może pracować skuteczniej.
