Mgła olejowa nie jest po prostu zapachem unoszącym się w hali. Powstaje przy rozbijaniu chłodziwa lub oleju na drobne krople, przemieszcza się z powietrzem i osiada na maszynach, oświetleniu oraz posadzce. Skuteczny odciąg musi przechwycić aerozol blisko miejsca powstawania, zanim przejdzie przez strefę oddychania operatora. Z tego powodu nie dobiera się go wyłącznie do kubatury pomieszczenia ani liczby obrabiarek. Potrzebne są dane o procesie, obudowie, czasie pracy, medium, sposobie otwierania drzwi i warunkach, w których emisja wydostaje się na zewnątrz.
Projekt powinien oddzielać trzy zadania: ograniczenie emisji u źródła, oczyszczenie powietrza odciąganego oraz zapewnienie powietrza uzupełniającego w hali. Wentylacja ogólna może wspierać cały układ, ale nie naprawi źle ustawionego chwytu przy maszynie. Filtr o wysokiej skuteczności także nie pomoże, jeśli większość mgły omija obudowę.
Ocena narażenia i wymagane pomiary należą do osób oraz laboratoriów mających odpowiednie kompetencje. Poradnik pomaga właścicielowi warsztatu zebrać dane do projektu, porównać oferty i przygotować odbiór. Nie podaje jednej dopuszczalnej wartości ani uniwersalnego przepływu, bo te zależą od czynnika, procesu, obowiązujących wymagań i geometrii instalacji.
Inwentaryzację prowadź maszyna po maszynie i operacja po operacji
Lista powinna obejmować rodzaj obrabiarki, wykonywane operacje, materiał, prędkości, narzędzia, medium chłodząco-smarujące, sposób podawania i czas pracy. Ta sama maszyna może wytwarzać inną emisję przy wierceniu, szlifowaniu i obróbce z chłodziwem pod wysokim ciśnieniem. Uśredniona nazwa stanowiska ukrywa te różnice.
Należy opisać obudowę: wielkość otworów, uszczelnienia, częstotliwość otwierania drzwi, transport detalu i miejsce wyrzutu wiórów. Mgła często wydostaje się nie w trakcie zamkniętej obróbki, lecz zaraz po jej zakończeniu, gdy operator otwiera drzwi przed wystarczającym oczyszczeniem wnętrza.
Na szkicu trzeba zaznaczyć kierunek istniejących ruchów powietrza. Brama, nawiew ogrzewania, wentylator stanowiskowy albo otwarte okno mogą wypychać aerozol w stronę operatora i osłabiać odciąg. Pomiar samej wydajności wentylatora bez obserwacji przepływu przy maszynie nie pokazuje skuteczności przechwytywania.
Osady na lampach, szafach sterowniczych i posadzce tworzą mapę problemu. Trzeba jednak odróżnić świeżą emisję od wieloletniego zabrudzenia. Dokumentacja zdjęciowa powinna mieć datę, lokalizację oraz informację, które maszyny pracowały w danym czasie.
| Obszar danych | Przykład zapisu | Do czego służy |
|---|---|---|
| Proces | Operacja, materiał, narzędzie, czas cyklu | Określenie źródła i energii emisji |
| Medium | Typ, sposób podawania, stan i wymiana | Dobór separacji oraz gospodarki odpadem |
| Obudowa | Otwory, nieszczelności, drzwi i wyrzut | Projekt chwytu i czasu oczyszczania |
| Organizacja | Liczba zmian, równoczesność, postoje | Dobór trybu pracy i sterowania |
| Dowody | Pomiary, zdjęcia, skargi, osady | Punkt odniesienia do odbioru |
Szerszą inwentaryzację wszystkich emisji porządkuje poradnik o czynnikach chemicznych i pyłach w warsztacie. Mgły olejowej nie należy łączyć w jednej pozycji z dymem spawalniczym albo pyłem drzewnym tylko dlatego, że pojawiają się w tej samej hali.
Najpierw ogranicz emisję i domknij strefę obróbki

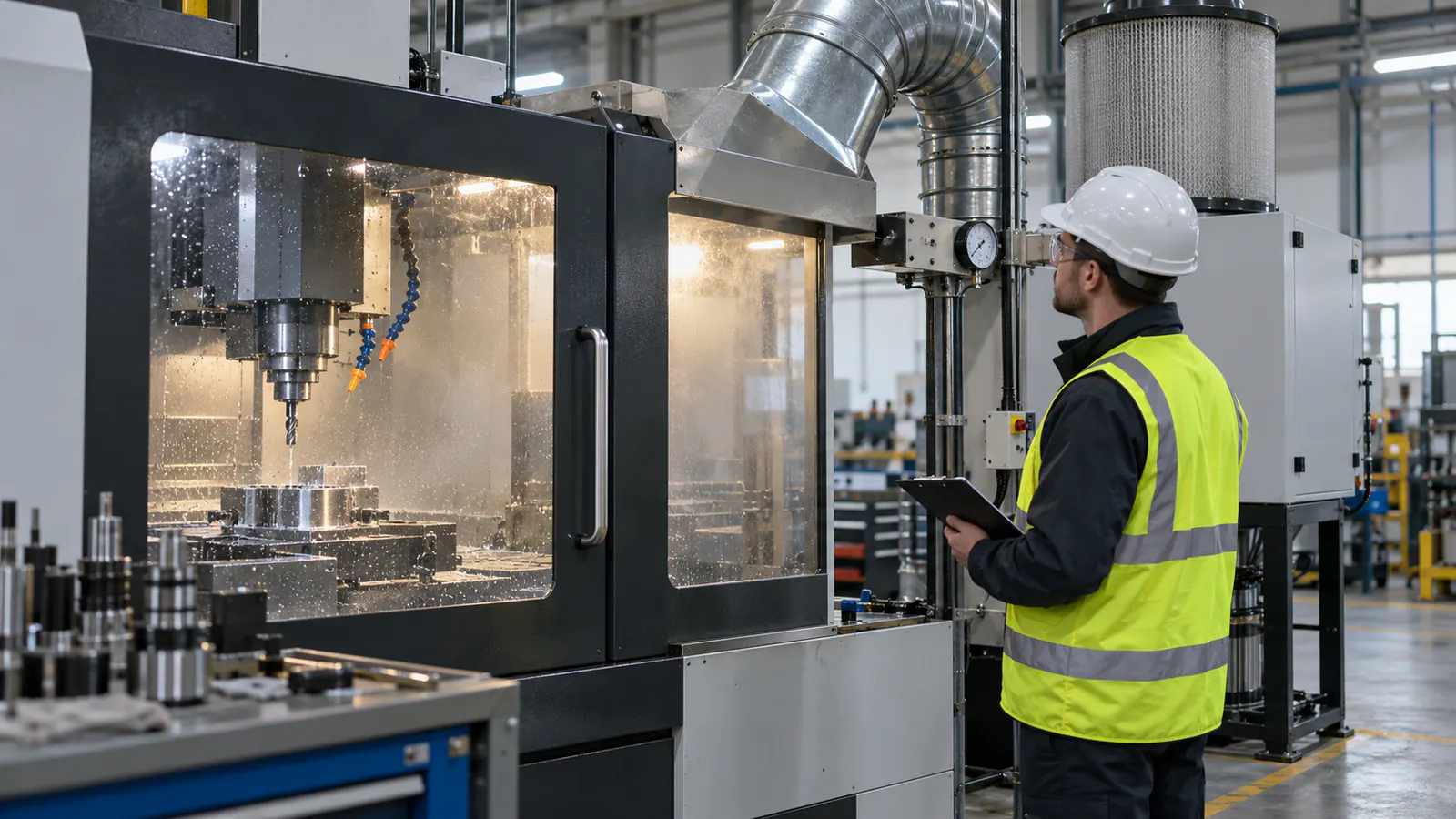

Najskuteczniej przechwytuje się aerozol w możliwie zamkniętej przestrzeni. W obrabiarce z obudową trzeba sprawdzić szczelność drzwi, przejścia przewodów, transporter wiórów i połączenie króćca odciągowego. Dodatkowy wentylator nie zastąpi naprawy dużej szczeliny, przez którą układ zasysa powietrze z niewłaściwego miejsca.
Położenie króćca powinno wspierać przepływ przez strefę emisji i oczyszczanie całej obudowy. Umieszczenie go blisko otworu drzwi może powodować krótkie spięcie: świeże powietrze wpada i od razu wylatuje, a mgła pozostaje głębiej. Projekt wymaga oceny geometrii, nie tylko średnicy kanału.
Maszyny otwarte potrzebują chwytu ustawionego tak, aby aerozol nie przechodził między źródłem a twarzą operatora. Odległość ma duże znaczenie. Ramię odsunięte, aby „nie przeszkadzało”, może wymagać znacznie większego przepływu i nadal nie przechwytywać emisji. Ułożenie powinno wynikać z obserwacji rzeczywistej czynności.
Stan chłodziwa także wpływa na problem. Niewłaściwe stężenie, temperatura, zanieczyszczenie obcym olejem i rozwój mikroorganizmów zmieniają właściwości medium. Program utrzymania cieczy jest odrębną warstwą działań, której nie zastąpi większy filtr. Trzeba wskazać osobę odpowiedzialną za kontrolę, wymianę i czyszczenie zbiorników.
Materiał o dokumentowaniu mgły olejowej i doborze odciągu może pomóc uporządkować związek między pomiarem narażenia, źródłem emisji i specyfikacją rozwiązania. Właściwy projekt nadal wymaga danych z konkretnego stanowiska.
Jeżeli w hali rozważa się również recyrkulację, trzeba ustalić, czy wszystkie składniki zanieczyszczenia są skutecznie usuwane i jakie wymagania dotyczą powrotu powietrza. Oddzielny poradnik omawia warunki i ryzyka recyrkulacji w hali.
Filtr dobiera się do rozkładu kropli, obciążenia i sposobu wyrzutu
Aerozol ma różne frakcje. Większe krople łatwiej oddzielić mechanicznie i odprowadzić, drobniejsze wymagają kolejnych stopni filtracji. Jeden wkład opisany ogólną skutecznością może szybko się nasycić albo przepuszczać frakcję istotną dla danego procesu. Oferta powinna wskazywać mechanizm separacji, zakres zastosowania i warunki badania.
Trzeba znać obciążenie filtra oraz koszt jego obsługi. Informacja o częstotliwości wymiany bez odniesienia do rzeczywistej emisji jest jedynie założeniem. Przy odbiorze potrzebny jest wskaźnik, który pozwoli rozpoznać wzrost oporów, spadek przepływu lub nieszczelność. Harmonogram kalendarzowy może być punktem startowym, ale powinien reagować na stan urządzenia.
Oddzielony olej i kondensat muszą mieć zaplanowaną drogę. Zbiornik powinien być dostępny do kontroli, zabezpieczony przed przepełnieniem i obsługiwany zgodnie z zasadami gospodarowania odpadem. Wylanie cieczy z urządzenia na posadzkę podczas serwisu niszczy sens instalacji ograniczającej narażenie.
Wyrzut na zewnątrz oraz zawracanie powietrza do hali są różnymi scenariuszami. Drugi wymaga szczególnie ostrożnej oceny filtracji, monitorowania i pozostałych składników emisji. Nie należy zakładać, że filtr przeznaczony do kropli oleju usuwa również pary lub wszystkie produkty rozkładu cieplnego.
Wentylator dobiera się do wymaganego przepływu przy rzeczywistych oporach kanałów, separatora i zabrudzonych filtrów w dopuszczonym zakresie. Sama wartość przepływu swobodnego urządzenia nie opisuje pracy po podłączeniu instalacji. W zapytaniu powinny znaleźć się trasa, średnice, kolana, elementy regulacyjne i sposób pomiaru.
Sterowanie odciągiem połącz z cyklem maszyny i otwieraniem drzwi
Instalacja powinna uruchamiać się razem z procesem albo przed nim i pracować wystarczająco długo po zakończeniu obróbki. Czas zwłoki trzeba ustalić na podstawie zachowania aerozolu i objętości obudowy. Otwieranie drzwi natychmiast po zatrzymaniu wrzeciona może uwolnić mgłę mimo dobrze dobranego filtra.
Blokada drzwi lub sygnał gotowości może wspierać procedurę, ale nie powinna tworzyć nowego zagrożenia ani utrudniać awaryjnego dostępu. Zmiany w sterowaniu maszyny wymagają oceny bezpieczeństwa i dokumentacji. Nie podłącza się odciągu przypadkowo do obwodu, którego funkcja nie została przeanalizowana.
Przy wielu maszynach trzeba rozstrzygnąć, czy pracują równocześnie. Centralny system z przepustnicami może oszczędzać energię, ale jego skuteczność zależy od regulacji i pozycji wszystkich odgałęzień. Otwarta nieużywana gałąź odbiera przepływ stanowisku, które właśnie emituje aerozol.
Powietrze wyciągane z hali trzeba uzupełnić. Brak kontrolowanego nawiewu powoduje podciśnienie, napływ przez bramy i nieprzewidywalne strumienie poprzeczne. Mogą one zmniejszać skuteczność chwytu oraz pogarszać komfort cieplny. Bilans wykonuje się dla rzeczywistych trybów pracy, nie tylko pełnej mocy wszystkich wentylatorów.
Związek między odciągiem miejscowym i wentylacją ogólną szerzej opisuje poradnik o wyborze sposobu usuwania zanieczyszczeń. Projekt obu warstw powinien być skoordynowany, aby nawiew nie wypychał mgły z obudowy w stronę operatora.
Odbiór przeprowadź przy normalnym procesie i reprezentatywnym obciążeniu
Najpierw sprawdza się wykonanie: zgodność urządzeń, szczelność kanałów, kierunki przepływu, dostęp serwisowy, odprowadzenie cieczy, oznaczenia i zabezpieczenia. Filtra nie można zabudować tak, że wymiana wkładu wymaga demontażu połowy instalacji albo pracy nad czynną maszyną.
Następnie wykonuje się pomiary przepływu i oporów w punktach zapisanych w projekcie. Wyniki trzeba odnieść do ustawień przepustnic oraz stanu filtrów. Warto zarejestrować wartość początkową, aby później rozpoznać pogorszenie. Pomiar tylko przy centrali nie potwierdza, że wymagany strumień dociera do najdalszej obrabiarki.
Próba procesowa odbywa się przy typowej operacji, materiale i chłodziwie. Obserwuje się ucieczkę aerozolu, moment otwarcia drzwi, strefę operatora i osiadanie kropli. Jeśli instalacja ma kilka trybów, każdy należy odebrać osobno. Próba na biegu jałowym bez chłodziwa nie jest próbą skuteczności.
Ocena efektu powinna porównywać warunki bazowe i końcowe przy podobnym obciążeniu. Zakres pomiarów narażenia ustala kompetentna osoba. Protokół zawiera wyniki, warunki procesu, stan filtrów, ustawienia, odchylenia oraz działania korygujące. Odbiór techniczny wentylacji opisuje też poradnik jak odebrać wentylację po montażu.
- zinwentaryzuj emisję dla każdej maszyny i operacji;
- napraw obudowę i przechwytuj aerozol przy źródle;
- dobierz stopnie filtracji i gospodarkę oddzielonym olejem;
- skoordynuj odciąg, sterowanie i nawiew uzupełniający;
- odbierz układ przy reprezentatywnym procesie.
Wynik trzeba utrzymać. Harmonogram obejmuje filtry, kanały, uszczelnienia obudów, czujniki, chłodziwo i pomiary kontrolne. Więcej poradników dotyczących stanowisk przemysłowych znajduje się w katalogu maszyn.
Najczęstsze pytania
Czy wentylacja ogólna wystarczy przy mgle olejowej?
Zwykle nie zastępuje przechwycenia przy źródle. Może rozcieńczać pozostałą emisję i dostarczać powietrze uzupełniające, ale układ powinien najpierw ograniczać wydostawanie się aerozolu z obrabiarki.
Czy filtr dobiera się do liczby maszyn?
Liczba maszyn jest tylko jedną daną. Potrzebne są procesy, media, równoczesność pracy, obudowy, rozkład frakcji, wymagany przepływ i opory rzeczywistej instalacji.
Dlaczego mgła wydostaje się po otwarciu drzwi?
W obudowie może pozostawać aerozol, który nie został jeszcze usunięty. Trzeba sprawdzić przepływ przez całą przestrzeń, położenie króćca i wymagany czas pracy odciągu po zakończeniu cyklu.
Czy można zawracać oczyszczone powietrze do hali?
Taki wariant wymaga oceny obowiązujących wymagań, wszystkich składników emisji, skuteczności filtracji i monitorowania. Nie każdy filtr mgły usuwa pary lub inne zanieczyszczenia procesu.
Co jest dowodem skutecznego odbioru instalacji?
Połączenie kontroli wykonania, pomiarów przepływu i oporów, próby przy rzeczywistym procesie oraz porównywalnej oceny narażenia. Samo uruchomienie wentylatora nie potwierdza ochrony stanowiska.
