Protokół odbioru wentylacji warsztatu powinien łączyć projekt, stan wykonany, wyniki pomiarów i zachowanie instalacji podczas rzeczywistej pracy. Sam odczyt przy jednej kratce nie potwierdza bilansu pomieszczenia ani skuteczności odciągu przy źródle. Trzeba sprawdzić centrale, kanały, elementy regulacyjne, kierunki przepływu, nawiew kompensacyjny, wyrzut, automatykę, hałas i dostęp serwisowy. Jeśli instalacja obsługuje pył, opary lub mgłę, odbiór powinien również pokazać, czy zanieczyszczenie jest przechwytywane zanim trafi do strefy oddychania pracownika.
Odbiór zaczyna się przed uruchomieniem. Wykonawca powinien przekazać dokumentację powykonawczą i zgłosić instalację po zakończeniu montażu, czyszczeniu oraz ustawieniu elementów. Pomiary wykonane przy brakujących filtrach, otwartych rewizjach albo tymczasowym zasilaniu nie opisują gotowego układu.
Zakres zależy od projektu i zastosowania. Wentylacja ogólna, odciąg miejscowy, instalacja dla strefy chemicznej i układ odprowadzania spalin nie są jednym systemem tylko dlatego, że mają kanały. Każdy potrzebuje właściwych kryteriów, a wyniki należy przypisać do konkretnych punktów i warunków pracy.
Najpierw porównaj stan wykonany z projektem i zmianami zatwierdzonymi w trakcie robót
Lista dokumentów obejmuje projekt, rysunki powykonawcze, zestawienie urządzeń, dane wentylatorów, filtrów i elementów końcowych, schemat automatyki, instrukcje, deklaracje oraz protokoły wcześniejszych prób. Zmiana średnicy kanału, lokalizacji czerpni lub typu kratki powinna mieć ślad i zatwierdzenie. Rysunek, który pokazuje trasę nieistniejącą w budynku, nie jest dokumentacją powykonawczą.
Oględziny prowadzi się od urządzenia do punktów końcowych. Sprawdza się kierunek przepływu, szczelność widocznych połączeń, podpory, izolację, przepustnice, rewizje, dostęp do filtrów, odpływ skroplin i oznaczenie przewodów. Drzwi serwisowe muszą dać się otworzyć po ustawieniu regałów i maszyn.
Czerpnię i wyrzut ocenia się w rzeczywistym otoczeniu. Nie powinny zasysać powietrza z miejsca zanieczyszczonego spalinami, pyłem lub własnym wyrzutem. Trzeba uwzględnić wiatr, sąsiednie instalacje, otwierane okna i bramy. Ocena lokalizacji należy do projektu; odbiór potwierdza, czy wykonano go zgodnie z uzgodnionym rozwiązaniem.
Przy odciągu miejscowym ważny jest okap, obudowa i położenie króćca. Nawet prawidłowy przepływ w kanale może nie przechwytywać emisji, jeśli źródło znajduje się poza strefą działania. Ramię odciągowe trzeba sprawdzić w pozycjach używanych przez pracownika, a nie tylko maksymalnie zbliżone do sondy.
| Obszar | Dowód odbiorowy | Typowa niezgodność |
|---|---|---|
| Trasy i urządzenia | Rysunek powykonawczy i oględziny | Zmiana bez aktualizacji projektu |
| Dostęp serwisowy | Próba otwarcia, wymiany i czyszczenia | Rewizja zasłonięta przez zabudowę |
| Nawiew i wywiew | Pomiary w oznaczonych punktach | Brak bilansu po regulacji jednego odcinka |
| Odciąg miejscowy | Próba przy realnym źródle | Duży przepływ, ale zła pozycja ssawki |
| Automatyka i alarmy | Scenariusze uruchomienia i awarii | Maszyna pracuje przy wyłączonym odciągu |
Rozdzielenie funkcji instalacji opisuje poradnik odciąg miejscowy czy wentylacja ogólna. Pomaga ocenić, czy protokół nie próbuje potwierdzić jednym wynikiem dwóch odmiennych zadań.
Plan pomiarów musi wskazywać punkty, tryby i warunki graniczne
Przed rozpoczęciem powstaje tabela punktów pomiarowych odpowiadająca rysunkowi. Każdy nawiewnik, wywiewnik i odciąg otrzymuje identyfikator, projektowany strumień oraz tryb pracy. Jeśli instalacja ma biegi, strefy albo sterowanie zależne od maszyn, plan uwzględnia wszystkie scenariusze potrzebne do odbioru.

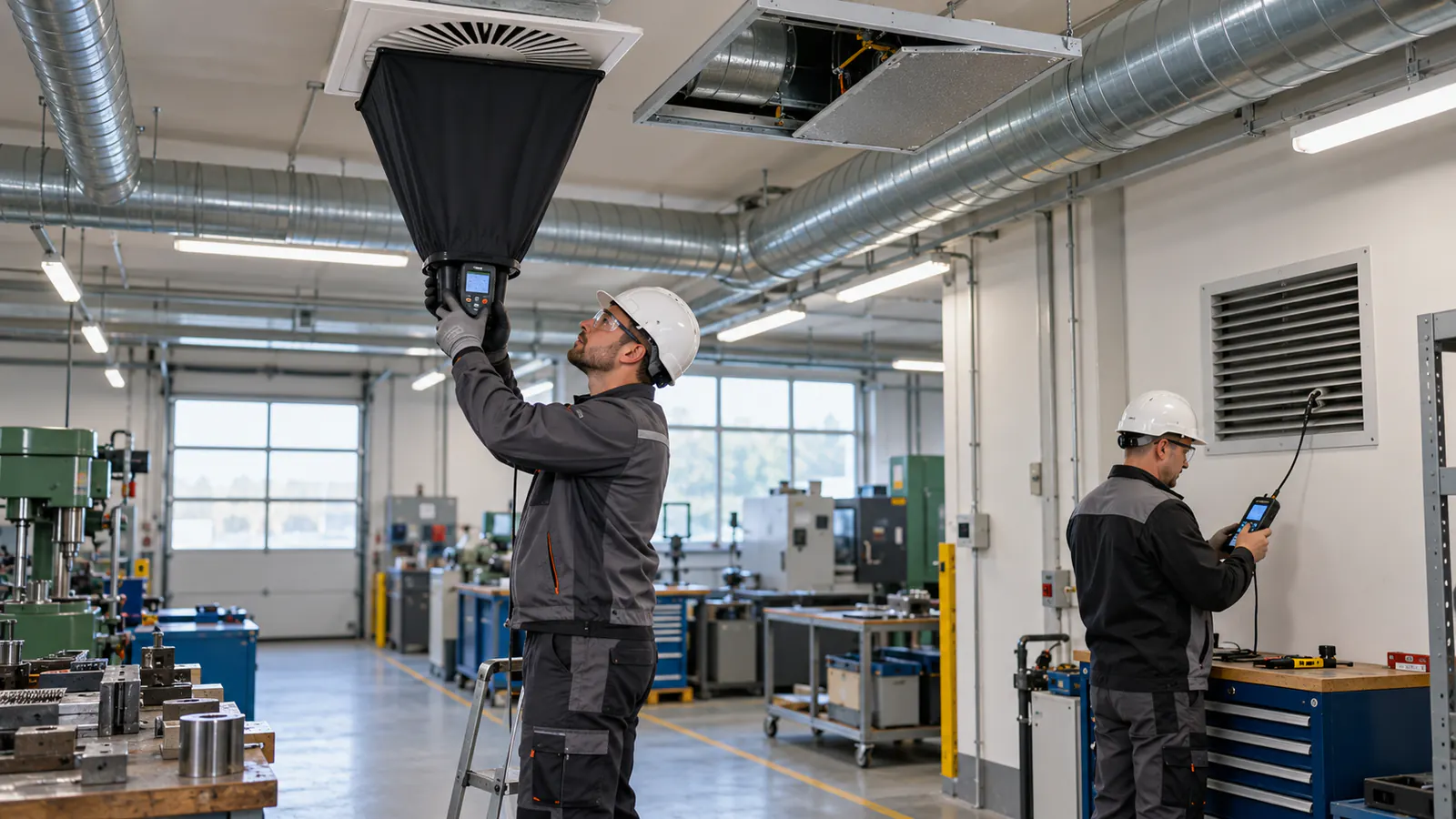

Metoda i przyrząd powinny pasować do elementu. Inaczej mierzy się przepływ przy nawiewniku, inaczej w kanale, a jeszcze inaczej prędkość w płaszczyźnie otworu odciągu. Protokół zapisuje typ urządzenia, identyfikację, stan sprawdzenia i sposób przeliczenia. Wyniku nie należy zaokrąglać tak, by ukryć rozrzut.
Regulację prowadzi się systemowo. Przymknięcie najbliższej przepustnicy może poprawić dalszy punkt, ale zmienić ciśnienie i hałas w całej gałęzi. Po każdej większej zmianie trzeba wrócić do punktów referencyjnych. Końcowa tabela powinna pochodzić z jednej stabilnej konfiguracji, a nie z najlepszych odczytów wykonanych przy różnych nastawach.
Bilans pomieszczenia wymaga porównania nawiewu, wywiewu, odciągów procesowych i powietrza napływającego przez otwory lub sąsiednie strefy. Nadmierne podciśnienie może utrudniać pracę bram, zasysać chłód i odwracać przepływ w innych przewodach. Nawiew kompensacyjny powinien dostarczać powietrze bez rozdmuchiwania emisji.
Pomiary zapisuje się przy czystych filtrach i docelowych elementach, ale protokół powinien także wskazywać sposób kontroli ich zabrudzenia. Układ, który osiąga wynik tylko tuż po wymianie filtra, może szybko stracić skuteczność. Próg alarmu albo kryterium serwisowe musi wynikać z dokumentacji urządzenia i projektu.
Ogólne zasady porządkowania protokołu odbioru instalacji wentylacyjnej można wykorzystać jako checklistę formalną. Zakres pomiarów i kryteria trzeba jednak ustalić dla konkretnego warsztatu, procesów oraz zatwierdzonej dokumentacji.
Próba procesowa pokazuje, czy powietrze płynie we właściwym kierunku
Po zbilansowaniu instalacji uruchamia się reprezentatywne procesy w kontrolowanych warunkach. Nie chodzi o wytwarzanie dodatkowego zagrożenia, lecz o obserwację normalnego cyklu: pozycję pracownika, otwarcie osłony, ruch ramienia, start maszyny i czas do wyłączenia odciągu. Wszelkie znaczniki przepływu stosuje się metodą bezpieczną dla procesu i ludzi.
Przy emisji pyłu lub oparów sprawdza się, czy strumień nie przechodzi przez strefę oddychania. Silny nawiew z przeciwnej strony może wypychać zanieczyszczenie spod okapu. Brama otwarta podczas dostawy może odwrócić przepływ. Dlatego próbę wykonuje się w kilku realistycznych konfiguracjach i zapisuje ograniczenia użytkowe.
Automatyka powinna uruchamiać właściwy odciąg z maszyną i utrzymywać go przez czas przewidziany w projekcie. Sprawdza się reakcję na wyłączenie wentylatora, zabrudzenie filtra, otwarcie osłony i awarię czujnika. Jeżeli proces nie powinien pracować bez wentylacji, blokada lub alarm muszą działać jednoznacznie, a użytkownik znać procedurę zatrzymania.
Hałas i drgania instalacji ocenia się przy docelowych obrotach. Gwizd przepustnicy może świadczyć o nieprawidłowym rozkładzie oporów, a drgania kanału o problemie z podporą lub urządzeniem. Pomiary akustyczne, jeśli są wymagane, prowadzi się właściwą metodą. Subiektywne wrażenie nie zastępuje oceny narażenia.
Przy obrabiarkach z mgłą olejową szczegółową mapę źródła i obudowy rozwija poradnik o odciągu mgły olejowej. Dla procesów pyłowych punktem wejścia jest inwentaryzacja czynników chemicznych i pyłów.
Dokumentacja końcowa ma pozwolić obsłużyć i ponownie zbadać instalację
Protokół powinien zawierać cel, zakres, podstawę projektową, datę, skład zespołu, warunki, użyte przyrządy, identyfikację punktów, wartości projektowe i zmierzone, nastawy oraz wynik oceny. Rzut z numerami punktów jest ważniejszy niż rozbudowany opis bez lokalizacji. Zdjęcia pomagają zidentyfikować położenie przepustnic i elementów końcowych.
Dokumentacja powykonawcza uwzględnia ostateczne trasy, średnice, urządzenia i sterowanie. Dołącza się instrukcje obsługi, harmonogram filtrów i czyszczenia, dostęp do rewizji, listę części eksploatacyjnych oraz zasady bezpiecznego wyłączenia. Jeżeli użytkownik nie wie, jak rozpoznać spadek skuteczności, instalacja szybko straci parametry odbiorowe.
Lista niezgodności powinna podawać miejsce, objaw, wymaganie, odpowiedzialnego i sposób weryfikacji po poprawce. Ogólny zapis „wyregulować wentylację” nie wystarcza. Lepiej wskazać konkretną gałąź, wynik, docelowy stan i punkty, które trzeba zmierzyć ponownie po zmianie.
Zmiana nastaw po odbiorze musi być kontrolowana. Pracownik nie powinien przymykać kratki, bo odczuwa przeciąg, bez oceny wpływu na bilans. Jeżeli komfort jest niewłaściwy, problem zgłasza się i koryguje kierunek, prędkość lub organizację w sposób uzgodniony z projektantem.
Warto wskazać warunki ważności wyników: konfigurację maszyn, liczbę jednoczesnych procesów, położenie bram oraz stan filtrów. Po dołożeniu stanowiska, zmianie substancji, przebudowie kanału lub wymianie urządzenia trzeba ocenić, które próby powtórzyć.
Szerszy kontekst obliczeniowy porządkuje poradnik o wymianie powietrza w warsztacie. Pokazuje, dlaczego pojedyncza krotność nie zastępuje bilansu źródeł, nawiewu i odciągów miejscowych.
Po odbiorze potrzebny jest plan kontroli, a nie zamknięta teczka
Pierwszy okres eksploatacji ujawnia problemy, których nie widać podczas krótkiej próby: szybsze zabrudzenie filtra, zmianę położenia ramienia, blokowanie rewizji materiałami albo wyłączanie instalacji z powodu hałasu. Warto zaplanować kontrolę po kilku typowych cyklach, zanim praktyka utrwali obejścia.
Użytkownicy powinni mieć prostą listę codzienną: alarmy, widoczne uszkodzenia, pozycję ssawki, stan osłon i reakcję instalacji po uruchomieniu maszyny. Nie wykonują pomiarów odbiorowych, ale mogą wcześnie zauważyć zmianę dźwięku, słabsze zasysanie albo gromadzenie się osadu poza miejscem przewidzianym.
Serwis planuje się według dokumentacji, obciążenia i wyników obserwacji. Wymiana filtrów „raz w roku” może być zbyt rzadka lub niepotrzebnie częsta. Lepszym kryterium jest ustalony wskaźnik stanu, połączony z terminem maksymalnym oraz bezpieczną procedurą wymiany i zagospodarowania zanieczyszczeń.
Okresowe badanie powinno używać tych samych identyfikatorów punktów i porównywalnych trybów. Dzięki temu widać trend, a nie tylko pojedyncze liczby. Jeżeli wynik spada, trzeba sprawdzić filtry, kanały, przepustnice, wentylator i zmiany procesu, zanim podniesie się obroty urządzenia.
- porównaj wykonanie z aktualną dokumentacją;
- zaplanuj pomiary dla wszystkich punktów i trybów;
- wyreguluj układ jako całość i sprawdź bilans;
- przeprowadź próbę przy rzeczywistym procesie;
- przekaż plan obsługi, alarmów i ponownych kontroli.
Jeżeli odbiór jest częścią większej inwestycji, pomocny będzie poradnik o projekcie modernizacji BHP. Łączy stan bazowy, specyfikację urządzeń i dowód skuteczności po uruchomieniu.
Najczęstsze pytania
Czy pomiar przy kratkach wystarczy do odbioru wentylacji?
Nie. Potrzebne są również oględziny wykonania, bilans, nastawy, automatyka, dostęp serwisowy i próba działania przy realnym procesie. Zakres zależy od funkcji instalacji.
Czy można odebrać instalację przed ustawieniem maszyn?
Można wykonać część prób, ale wynik nie potwierdzi przechwytywania emisji ani wpływu przeszkód w docelowym układzie. Taki odbiór powinien mieć jasno opisane ograniczenie i plan próby po uruchomieniu stanowisk.
Co powinno znaleźć się na rzucie pomiarowym?
Identyfikatory nawiewników, wywiewników, odciągów, punktów pomiarowych, urządzeń, przepustnic i stref procesu. Numery z rzutu muszą odpowiadać tabeli wyników i dokumentacji powykonawczej.
Czy otwarta brama może zastąpić nawiew kompensacyjny?
Nie należy tego zakładać bez projektu i pomiarów. Brama daje zmienny, niekontrolowany przepływ zależny od pogody, może rozdmuchiwać emisję i pogarszać warunki cieplne.
Kiedy trzeba powtórzyć odbiór lub pomiary?
Po zmianie procesu, maszyn, substancji, tras kanałów, urządzeń, nastaw albo innych elementów wpływających na przepływ i emisję. Zakres powtórzenia powinien wynikać z oceny zmiany.
